Medidores de Roe Reviews: Qual o Melhor para HF?
Índice do Artigo
Garantir que sua antena está bem calibrada é o primeiro passo para uma transmissão limpa e eficiente. Uma Relação de Onda Estacionária (ROE) alta significa que a potência do seu rádio não está sendo irradiada corretamente, o que pode danificar seu equipamento.
Um medidor de ROE é a ferramenta essencial para diagnosticar e resolver esse problema. Este guia analisa os melhores medidores digitais do mercado, ajudando você a escolher o modelo certo para sua estação de radioamador, seja para operar em HF ou necessitando de mais potência.
Como Escolher o Medidor de ROE Ideal?
A escolha de um medidor de ROE, ou SWR meter, depende diretamente das características da sua estação de rádio. Antes de decidir, avalie os seguintes pontos para garantir que a ferramenta atenda às suas necessidades específicas de radioamadorismo.
Nossas análises e classificações são completamente independentes de patrocínios de marcas e colocações pagas. Se você realizar uma compra por meio dos nossos links, poderemos receber uma comissão. Diretrizes de Conteúdo
- Faixa de Frequência: Verifique se o medidor cobre as bandas que você mais utiliza. Os modelos para HF (High Frequency) geralmente operam de 1.8 a 54 MHz, cobrindo de 160 a 6 metros. Se você opera em VHF ou UHF, precisará de um modelo diferente.
- Potência Máxima: O medidor deve suportar uma potência superior à do seu transmissor. Para rádios padrão de 100 Watts, um medidor de 120W é suficiente. Se você usa um amplificador linear, precisará de um modelo que suporte potências maiores, como 200W ou mais.
- Tipo de Display: Medidores digitais oferecem leitura direta e precisa da ROE e da potência em Watts, eliminando a necessidade de interpretação de ponteiros cruzados como nos modelos analógicos.
- Funcionalidades Extras: Recursos como bateria interna para uso portátil, iluminação do display para operação noturna e, principalmente, a função de alarme SWR, que protege seu rádio contra danos, são diferenciais importantes.
Análise: Os 3 Melhores Medidores de ROE Digitais
Analisamos três modelos digitais que se destacam pela precisão, funcionalidade e público-alvo bem definido. A seguir, detalhamos cada um para ajudar você a encontrar o equipamento perfeito para a calibração de antena e monitoramento da sua estação.

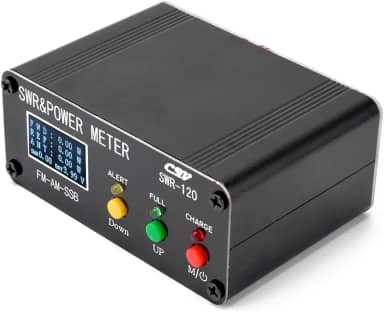

1. Medidor Digital SWR 120W (1.8-54MHz)
Ver OfertasEste medidor se apresenta como uma solução completa e acessível para a grande maioria dos radioamadores. Com uma faixa de frequência que vai de 1.8 a 54 MHz, ele cobre todas as bandas de HF e também a faixa de 6 metros, tornando-se uma ferramenta versátil para o dia a dia.
Seu display digital exibe simultaneamente a potência direta (FWD), a potência refletida (REF) e o valor da ROE, fornecendo uma visão completa e instantânea da performance da sua antena.
A capacidade de medir até 120 Watts de potência de RF o torna compatível com praticamente todos os transceptores comerciais, que tipicamente operam com 100 Watts.
Para o radioamador que opera com um rádio padrão de 100W e busca uma ferramenta precisa e fácil de usar, este medidor é a escolha ideal. Sua operação é direta: basta conectar o cabo do rádio na entrada "TX" e o cabo da antena na saída "ANT".
A bateria interna recarregável via USB-C é um grande diferencial, permitindo o uso em campo para ajustes de antenas portáteis sem a necessidade de uma fonte de alimentação externa.
É a ferramenta perfeita para quem precisa de medições confiáveis para garantir a máxima eficiência da estação sem complicações.
- Cobertura completa das bandas de HF e 6 metros (1.8-54MHz).
- Limite de potência de 120W, ideal para transceptores de 100W.
- Display digital claro com informações de FWD, REF e ROE.
- Bateria interna recarregável que facilita o uso portátil.
- A potência máxima de 120W o torna inadequado para uso com amplificadores lineares.
- Não opera nas faixas de VHF e UHF.

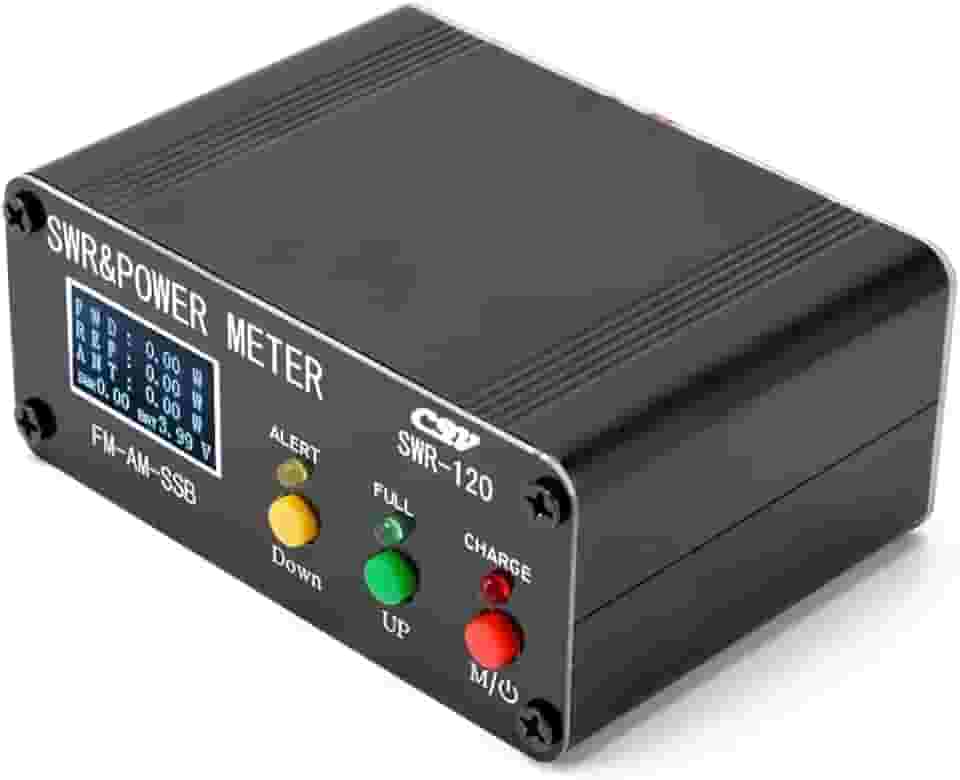

2. Medidor de Ondas Curtas 120W com Alarme SWR
Compartilhando muitas das qualidades do modelo anterior, como a faixa de frequência de 1.8 a 50 MHz e o limite de 120W, este medidor introduz um recurso de segurança fundamental: a função de alarme SWR.
Esta funcionalidade monitora a relação de onda estacionária continuamente e, caso o valor ultrapasse um limiar pré-definido (geralmente acima de 2.5:1), um alarme sonoro é ativado.
Isso alerta o operador para cessar a transmissão imediatamente, prevenindo danos ao estágio de saída de potência do transceptor, que é um dos consertos mais caros em um rádio.
Este medidor é a escolha perfeita para o operador que valoriza a proteção de seu equipamento acima de tudo. Se você gosta de experimentar com antenas caseiras, opera em modo móvel onde a ROE pode variar, ou simplesmente quer uma camada extra de segurança, a função de alarme é um seguro para seu investimento.
É especialmente útil para iniciantes no radioamadorismo, que podem não perceber imediatamente uma condição de ROE alta. A tranquilidade que essa função oferece durante a operação ou testes justifica a escolha deste modelo.
- Função de alarme SWR que protege o rádio contra danos.
- Boa cobertura da faixa de frequência HF.
- Display digital informativo e de fácil leitura.
- Tamanho compacto e construção metálica.
- Limite de potência de 120W impede o uso com amplificadores.
- O limiar do alarme não é customizável em alguns modelos, podendo ser muito conservador.

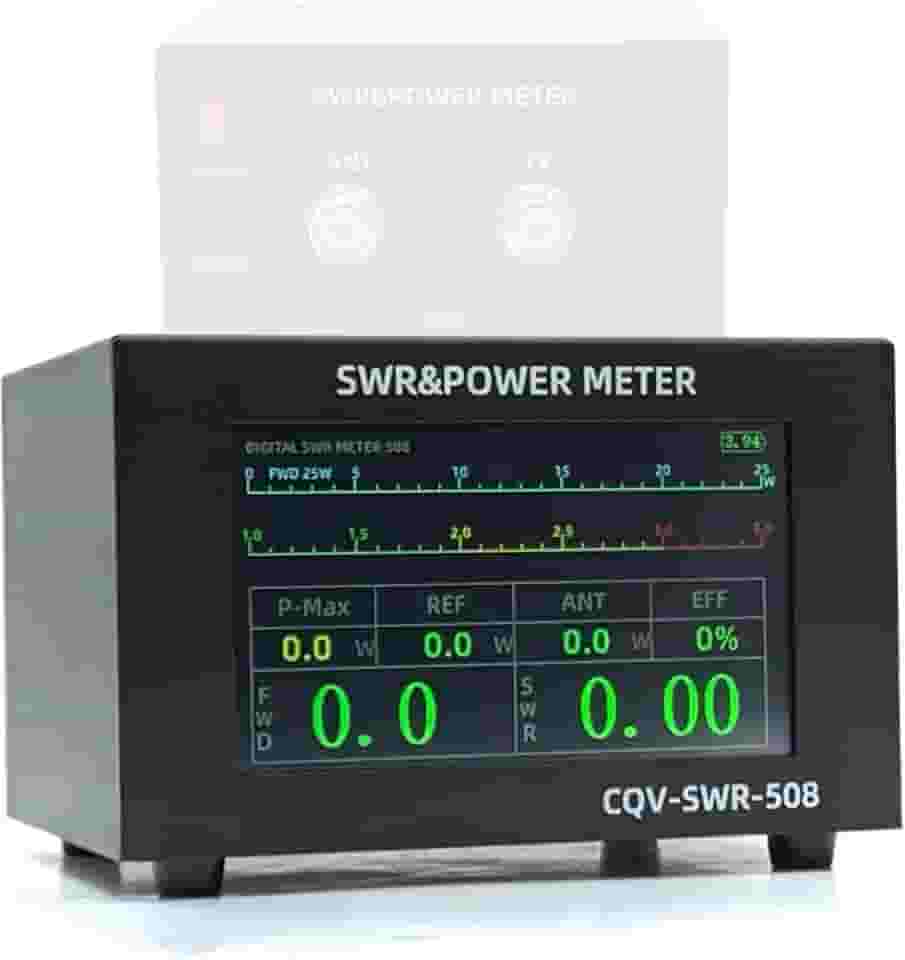

3. Medidor Digital SWR Alta Potência 200W
Projetado para estações que operam com um pouco mais de força, este medidor eleva o limite de medição para 200 Watts. Essa capacidade extra é o seu principal diferencial, atendendo a radioamadores que utilizam amplificadores lineares de pequena e média potência para ir além dos 100W padrão.
Mantendo a faixa de operação focada em HF (1.8-50MHz) e o display digital claro, ele oferece a mesma facilidade de uso dos outros modelos, mas com a robustez necessária para gerenciar uma potência de RF maior.
A precisão na medição é mantida, garantindo que você possa ajustar sua antena com segurança mesmo operando com um amplificador.
Para o radioamador que já possui um amplificador linear ou planeja adquirir um, este medidor é a escolha lógica. Tentar usar um medidor de 120W em uma linha de transmissão com 150W ou mais pode danificar o medidor e fornecer leituras falsas.
Este modelo de 200W oferece a margem de manobra e a segurança necessárias para operar e calibrar sistemas de antena em estações QRO (de alta potência). Se você busca extrair o máximo de performance da sua estação com um amplificador, investir em um medidor compatível é um passo obrigatório.
- Suporta até 200W de potência, ideal para uso com amplificadores.
- Display digital grande e de fácil visualização.
- Construção robusta preparada para maior dissipação de calor.
- Mantém a simplicidade de operação dos modelos de menor potência.
- Custo ligeiramente superior aos modelos de 120W.
- Desnecessário para quem opera exclusivamente com 100W ou menos (QRP).
Potência Máxima: 120W vs 200W, Qual a Necessidade?
A escolha entre um medidor de 120W e um de 200W depende exclusivamente da potência de saída da sua estação. A grande maioria dos transceptores de HF vem de fábrica com 100 Watts de potência.
Para esse cenário, um medidor com limite de 120W oferece uma margem de segurança adequada para medições e operação contínua. Ele é mais do que suficiente e representa a escolha mais econômica.
A necessidade de um medidor de 200W surge quando você adiciona um amplificador linear à sua configuração. Mesmo um pequeno amplificador pode elevar sua potência para 150W, 200W ou mais.
Utilizar um medidor subdimensionado nessas condições é arriscado. Portanto, a regra é simples: compre o medidor de acordo com a potência máxima que você pretende transmitir. Se você não tem planos de usar um amplificador, o modelo de 120W é a escolha certa.
Se um amplificador faz parte do seu setup atual ou futuro, o modelo de 200W é o investimento correto.
Display Digital e Alarme: Funções Essenciais
A era dos medidores analógicos de ponteiros cruzados está dando lugar à precisão dos displays digitais. A vantagem principal de um display digital é a clareza e a exatidão da leitura.
Ele mostra o valor numérico da ROE, como 1.3:1, eliminando a ambiguidade e o erro de paralaxe comuns na leitura de ponteiros. Além disso, a capacidade de exibir a potência direta e refletida em Watts ao mesmo tempo ajuda a diagnosticar problemas com mais facilidade.
A função de alarme SWR, por sua vez, age como um anjo da guarda para o seu equipamento. Uma onda estacionária elevada pode danificar permanentemente o seu rádio em questão de segundos.
O alarme sonoro fornece um aviso imediato, permitindo que você reaja a tempo de evitar um conserto caro. Para quem está aprendendo ou para quem testa configurações de antena frequentemente, essa função é mais do que uma conveniência, é uma proteção essencial.
A Importância de Medir o ROE no Radioamadorismo
A Relação de Onda Estacionária, ou ROE, é uma medida que indica o quão bem a sua antena está "casada" com o seu rádio. Em uma situação ideal, toda a potência gerada pelo rádio seria irradiada pela antena.
O ROE perfeito seria de 1:1. Quando a impedância da antena não corresponde à do rádio (geralmente 50 Ohms), parte da energia não é irradiada e retorna pelo cabo coaxial em direção ao transmissor.
Essa energia refletida cria as ondas estacionárias.
Uma ROE alta tem duas consequências negativas principais. Primeiro, reduz a eficiência da sua transmissão, o que significa que seu sinal chegará mais fraco aos seus contatos. Segundo, e mais grave, a potência refletida se dissipa como calor no estágio final do seu rádio, podendo causar superaquecimento e danos permanentes.
Medir e ajustar a antena para obter a menor ROE possível, idealmente abaixo de 1.5:1, garante que sua estação opere com máxima performance e segurança.
